製品情報
エンジン気筒から極小マイクロチップまで、
生産の効率化、省力化に最高の技術力で貢献。
ヤマトが誇るパーツフィーディングシステム。
FA（ファクトリー・オートメーション）の急速な高度化が進むなか、パーツフィーダーに求められる性能はますます複雑・多様化の一途をたどっています。
何よりもユーザーさまの満足を第一に掲げるヤマトのパーツフィーダー機器は、すべてが完全オーダーメイド。
経験豊富なエンジニア集団が、綿密な打ち合わせからニーズを的確にとらえ、企画から設計、製造、そして納品までを一貫して自社で行っています。
部品をスムーズにラインに送り込むだけでなく、最小のパワーで最大の生産効果をもたらす自動供給装置であること。
それがヤマトの追い求める、パーツフィーダーの形です。
エンジン気筒などの大きな自動車部品から、まるで砂粒のような極小マイクロチップまでを網羅するヤマトの技術力は、これまでも幅広い産業の分野から高い評価をいただいています。
パーツフィーダー単体にとどまらず、ロボットや検査機器、各種コンベアといった周辺機器についても、要望に合わせトータルで製作。
それらを組み合わせたシステムエンジニアリングにも柔軟に対応いたします。
より効率的で質の高い生産ラインの構築に、ヤマトの誇る高性能パーツフィーダーをぜひお役立てください。

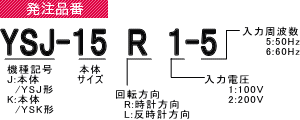

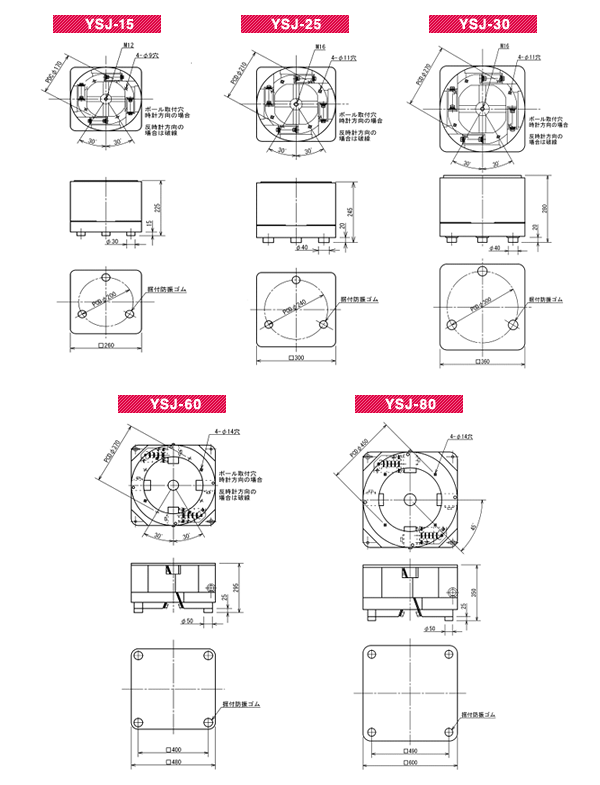

パーツフィーダーYSJシリーズ（半波）
機械部品はもちろん、電気・電子部品や樹脂部品、医薬品、食料品など、各種産業分野の多種多様な部品を自動的に整列させて機器に供給する装置です。あらゆる形状の部品に対応するため、50φ～1500φの豊富な機種をシリーズ化。
特長
- 機構学に基づいたシンプルな構造で、ローメンテナンスで気軽に使用できる。
- 板バネの配置、取り付け角度の独自開発により、安定した振動を確保。
- 豊富な機種と多様な配列形式で、大きさや形状を問わずあらゆる部品に対応。
| 型式 | 品番 | 電源 電圧 (V) |
定格 電流 (A) |
適用 コントローラ |
振動数 (回/分) |
本体 重量 (kg) |
適用 ボウル |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機種 記号 |
本体 サイズ |
回転 方向 |
入力 電圧 |
入力 周波数 |
|||||||
| YSJ-15 | YSJ | -15 | R-L | 1- | 5･6 | 100 | 1.4 | EC-1S EC-P1N ECI-01SA ECI-01SAP ECI-01SAD |
50Hz:3000 60Hz:3600 |
30 | BO-7,8 BS-1,2,3 |
| YSJ | -15 | R-L | 2- | 5･6 | 200 | 0.7 | |||||
| YSJ-25 | YSJ | -25 | R-L | 1- | 5･6 | 100 | 2.8 | 48 | BO-8,9 BS-3,4 |
||
| YSJ | -25 | R-L | 2- | 5･6 | 200 | 1.4 | |||||
| YSJ-30 | YSJ | -30 | R-L | 2- | 5･6 | 200 | 2.0 | 80 | BO10,11 BS-5,6,7 |
||
| YSJ-60 | YSJ | -60 | R-L | 2- | 5･6 | 200 | 2.8 | EC-1S EC-P1N |
147 | BO-12,13,14 BS-7,8,9,10 |
|
| YSJ-80 | YSJ | -80 | R-L | 2- | 5･6 | 200 | 6.0 | 160 | 円筒:φ650〜φ850 段付:φ750〜φ900 |
||

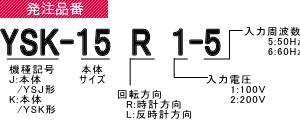

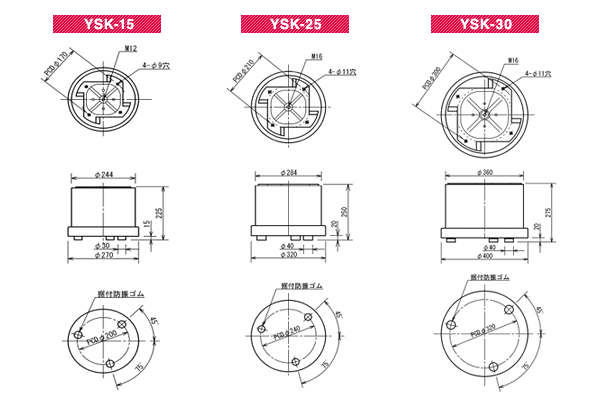

パーツフィーダーYSKシリーズ（全波）
特長
- 機構学に基づいたシンプルな構造で、ローメンテナンスで気軽に使用できる。
- 板バネの配置、取り付け角度の独自開発により、安定した振動を確保。
- 豊富な機種と多様な配列形式で、大きさや形状を問わずあらゆる部品に対応。
| 型式 | 品番 | 電源 電圧 (V) |
定格 電流 (A) |
適用 コントローラ |
振動数 (回/分) |
本体 重量 (kg) |
適用 ボウル |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機種 記号 |
本体 サイズ |
回転 方向 |
入力 電圧 |
入力 周波数 |
|||||||
| YSK-15 | YSK | -15 | R-L | 1- | 5･6 | 100 | 2.2 | EC-1S EC-P1N ECI-01SA ECI-01SAP ECI-01SAD |
50Hz:6000 60Hz:7200 |
30 | BO-7,8 BS-1,2,3 |
| YSK | -15 | R-L | 2- | 5･6 | 200 | 1.1 | |||||
| YSK-25 | YSK | -25 | R-L | 1- | 5･6 | 100 | 2.8 | 48 | BO-8,9 BS-3,4 |
||
| YSK | -25 | R-L | 2- | 5･6 | 200 | 1.4 | |||||
| YSK-30 | YSK | -30 | R-L | 2- | 5･6 | 200 | 3.0 | 80 | BO10,11 BS-5,6,7 |
||
