ストレートフィーダー

パーツフィーダーから整列されてきたワークを水平方向に搬送し、次のコーナーの自動機器へ供給するための直進振動機です。調整が容易なうえ、安定した動作でスピーディーに搬送します。

NTK-H形・3WH

特徴

• 高効率の重量配分能力を発揮して、スムーズに、スピーディーに搬送します。
• 据付や位置決め等の調整が簡単で、取り扱いが容易です。
• 長期にわたり安定した動作を保ち、ムラのない一定の速度が得られます。
• 3WHは、振動数と取付ベースの間に板ばねとバランスウェイトを設け、反力を吸収して高速搬送を実現しています。

NTK-H形・3WH仕様

型式	品番				電源 電圧 (V)	定格 電流 (A)	適用 コントローラ	振動数 (回/分)	本体 重量 (kg)	シュート 長さ (mm)	シュート 重量 (kg)	常用 速度 (m)
	機種 記号	本体 サイズ	入力 電圧	入力 周波数
NTK-3H	NTK	3H-	1	5･6	100	0.025	ECIシリーズ	全波 50Hz:6000 60Hz:7200	1.5	150〜200	1.0	1〜3
	NTK	3H-	2	5･6	200	0.0125
NTK-5H	NTK	5H-	1	5･6	100	0.08			4.5	250〜300	2.0
	NTK	5H-	2	5･6	200	0.04
NTK-10H	NTK	10H-	1	5･6	100	0.3			8.5	300〜400	3.0
	NTK	10H-	2	5･6	200	0.15
NTK-3WH	NTK	3WH-	1	5･6	100	0.2		7,080〜22,800	2.7	150〜250	1.0
	NTK	3WH-	2	5･6	200	0.1

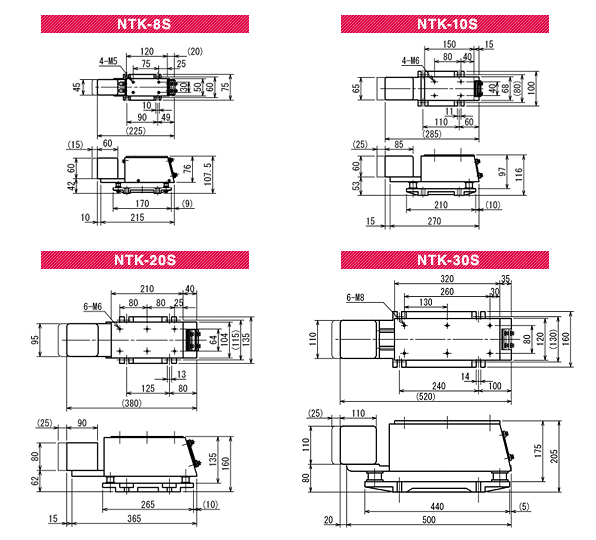

NTK-S形

特徴

• カウンターウェイトをスライドさせることにより、シュートの形状、長さ、重さに対する調整を容易にしました。
• 長期にわたり安定した動作を保ち、ムラのない一定の速度が得られます。

NTK-S形仕様

型式	品番				電源 電圧 (V)	定格 電流 (A)	適用 コントローラ	振動数 (回/分)	本体 重量 (kg)	シュート 長さ (mm)	シュート 重量 (kg)	常用 速度 (m)
	機種 記号	本体 サイズ	入力 電圧	入力 周波数
NTK-8S	NTK	8S-	1	5･6	100	0.5	ECIシリーズ	全波 50Hz:6000 60Hz:7200	4.5	250〜300	2.0:(50Hz) 1.5:(60Hz)	2〜6
	NTK	8S-	2	5･6	200	0.15
NTK-10S	NTK	10S-	2	5･6	200	0.30			7.5	300〜450	2.5:(50Hz) 2.0:(60Hz)
NTK-20S	NTK	20S-	2	5･6	200	0.42			18.7	450〜600	5.0:(50Hz) 3.5:(60Hz)
NTK-30S	NTK	30S-	2	5･6	200	0.56			35	600〜1000	12:(50Hz) 10:(60Hz)

アルミトラフ仕様

	A	B	C	D	E	F
NTK-10S用	330	25	68	24	60	150
NTK-20S用	500	40	104	42	100	210

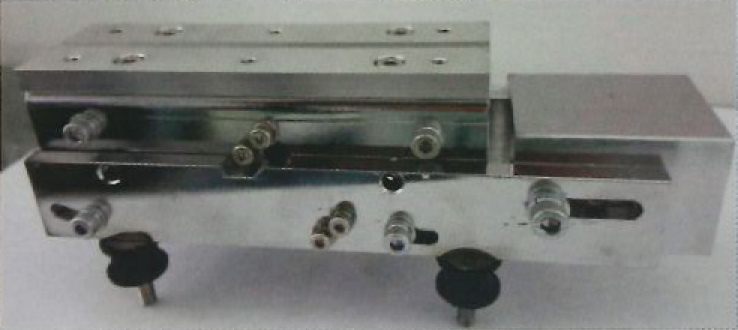

NTK-L形

従来機種と比べ、驚異的な搬送能力を持った板バネ角度可変採用の電磁式本体を開発しました。
上下振幅が細かく、ワークが滑るようなイメージで搬送されます。

NTK-L形仕様

型式	電圧・電源	定格電流	適応CR	本体重量(kg)	トラフの長さ(mm)
NTK-10L	200V	1.3A	ECIシリーズ	3.5kg	トラフの長さ500〜1000
NTK-20L	200V	1.6A		19kg	トラフの長さ800〜1500
NTK-30L	200V	2.2A		30kg	トラフの長さ1000〜2000
