コンベア・スライドコンベア
多量のワークをストックし、高所に設置されているパーツフィーダ、コンベア等への長時間の自動定量供給を可能にします。タンク容量、ベルト幅、投入高さ等は要望に合わせ変更可能です。

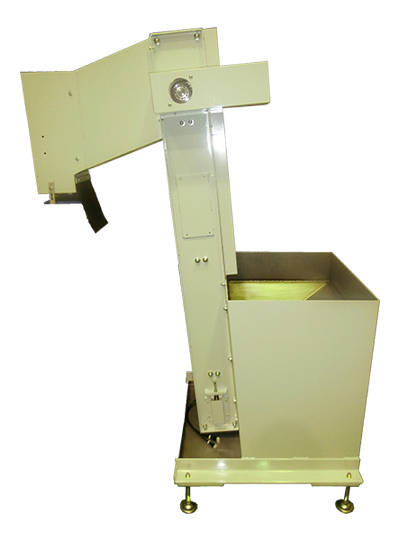

コンベア YSU形
多量のワークをストックし、ワークに無理なく高所に設置されているパーツフィーダやコンベア等に長時間にわたり自動的に定量供給できます。
タンク容量、ベルト幅、投入高さ等、お打合せにより変更可能です。
※図面はYSU-3型(ベルト幅180mm、タンク容量30リットル)のものです。
※ベルト幅、投入高さ、ワーク重量によりモータを選定致します。
| 型式 角度85° | H |
|---|---|
| YSU-1 (ベルト巾 60mm) | 高さが指定できます。 |
| YSU-2 (ベルト巾 120mm) | |
| YSU-3 (ベルト巾 180mm) | |
| YSU-4 (ベルト巾 240mm) | |
| YSU-5 (ベルト巾 300mm) |
スライドコンベア M形
本機はローリングマシン、トーリーマー等の二次加工機への供給に、また各機から排出される完成品の取り出しに仕様され幅広い用途の利用する事が出来ます。スライド状態において、製品を定量搬送を行うコンベア規定量は顧客の要望に対して合わせるため、専用品を作成します。
お客様の要望に随時対応するため、駆動方式(油圧・空圧・電動方式など)や、容量、サイズ(横幅なども)変更可能。お客様の依頼によっていろいろな機能を追加可能です。
(例：別供給コンベア追加、バイブレーションモータ追加など)

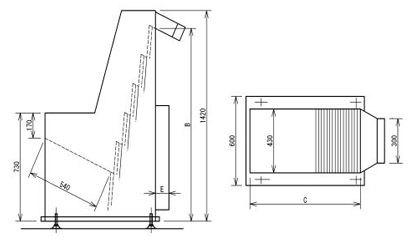

| 型式 | A | B | C | D | E | モータ 馬力 |
段数 | ホッパー 容量 |
重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| YM4-1300 | 430 | 1300 | 820(860) | 1420 | 100 | 1HP | 5 | 40L | 300 |
| YM4-1500 | 430 | 1500 | 870(930) | 1620 | 50 | 6 | 320 | ||
| YM4-1700 | 430 | 1700 | 960(1020) | 1820 | 0 | 7 | 350 | ||
| YM4-1900 | 430 | 1900 | 1000(1040) | 2020 | 0 | 2HP | 8 | 380 | |
| YM6-1300 | 630 | 1300 | 820(860) | 1420 | 100 | 1HP | 5 | 55L | 320 |
| YM6-1500 | 630 | 1500 | 870(930) | 1620 | 50 | 6 | 370 | ||
| YM6-1700 | 630 | 1700 | 960(1020) | 1820 | 0 | 7 | 410 | ||
| YM6-1900 | 630 | 1900 | 1000(1040) | 2020 | 0 | 2HP | 8 | 470 | |
| YM7-1300 | 730 | 1300 | 820(860) | 1420 | 100 | 1HP | 5 | 60L | 390 |
| YM7-1500 | 730 | 1500 | 870(930) | 1620 | 50 | 6 | 450 | ||
| YM7-1700 | 730 | 1700 | 960(1020) | 1820 | 0 | 7 | 510 | ||
| YM7-1900 | 730 | 1900 | 1000(1040) | 2020 | 0 | 2HP | 8 | 580 | |
| YM9-1300 | 930 | 1300 | 820(860) | 1420 | 100 | 2HP | 5 | 75L | 570 |
| YM9-1500 | 930 | 1500 | 870(930) | 1620 | 50 | 6 | 650 | ||
| YM9-1700 | 930 | 1700 | 960(1020) | 1820 | 0 | 7 | 780 | ||
| YM9-1900 | 930 | 1900 | 1000(1040) | 2020 | 0 | 8 | 850 |
