バイブレータ

シュート上のワークの流れを補助したり、ホッパや各種機器に取り付けて上下振動を発生させる装置です。小型・軽量なので、微振動を必要とする狭い場所やセットしにくい場所にも簡単に取り付けられます。

CV形

特徴

  • ホッパの振動源
  • 各種機器の振動源
発注番号例 図
CV形寸法(単位mm)
  A B C D E F G H
CV-10 150 140 120 10 57.2 9 10 86
CV-20 178.5 160 140 10 78.2 φ9 6 145.5
CV-30 225 210 190 10 100.2 φ9 9 171
CV形仕様
型式 品番 電源電圧
(V)
定格電流
(A)
本体重量
(kg)
適用
コントローラ
機種
記号
型番 入力
電圧
入力
周波数
CV-10 CV 10 1 5・6 100 0.6 1.6 EC-1S
CV 10 2 5・6 200 0.3
CV-20 CV 20 1 5・6 100 0.8 4.2
CV 20 2 5・6 200 0.4
CV-30 CV 30 1 5・6 100 1.2 7.5
CV 30 2 5・6 200 0.6

CV-O形

特徴

  • シュートの流れの補助
  • 各種機器の振動源

(注)CV-0形はコントローラ不要で、一定の振動を得られるように設計してありますが、可変でご使用の場合は、コントローラEC-1Sが必要です。

発注番号例 図

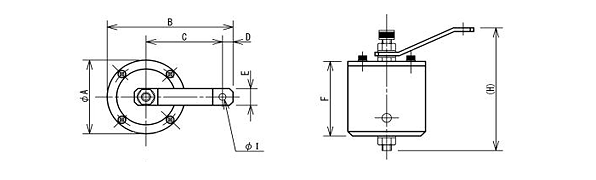

CV-O形寸法(単位mm)
  φA B C D E F H φI
CV-01 45(46) 71
41
7
10
41
83
4.5
CV-02 66
107 65
9
15
67
140
8.5
CV-03 85 138 70 18 25
88
170
11
CV-O形仕様
型式 品番 電源電圧
(V)
定格電流
(A)
本体重量
(kg)
機種
記号
型番 入力
電圧
入力
周波数
CV-01 CV 01 1 5・6 100 0.2 0.3
CV 01 2 5・6 200 0.1
CV-02 CV 02 1 5・6 100 0.4 1.6
CV 02 2 5・6 200 0.2
CV-03 CV 03 2 5・6 200 0.8 2.8

YV形

特徴

  • ホッパの震動源
  • 各種機器の震動源

※特に水平方向の搬送に適しております。

発注番号例
図
YV形仕様
型式 品番 電源電圧
(V)
定格電流
(A)
本体重量
(kg)
適用
コントローラ
適用例
機種
記号
型番 入力
電圧
入力
周波数
YV-10 YV 10- 1 5・6 100 0.6 10 EC-1S YHF-5
YHF-10
YV 10- 2 5・6 200 0.3
YV-20 YV 20- 2 5・6 200 0.75 15 YHF-20
YHF-30
YV-30 YV 30- 2 5・6 200 1.1 20 YHF-50
YHF-80
